Clarence W. Kanolt, Long Island City, N. Y.
Dépose un brevet le 31 août 1934.
Depuis ses brevets précédents No 1,150.374, accordé en août 17, 1915 et 1260.682, accordé le 26
mars 1918
Kanolt a exploité son invention sous le nom de Depthograph.
En 1934, il propose des améliorations au Dipthograph
le brevet sera publié le 20 décembre 1938.
1: Feuille de verre ou autre matériau transparent rigide.
2: Emulsion photographique à l'arrière.
3: Bandes d'images du personnage énoncé dans mes précédents
Brevets No 1 150 374 et 1 260 682.
4: A l'avant de la feuille rigide se trouve une feuille relativement
mince de matière plastique transparente nervurée.
5: nervures lenticulées sur la surface avant.
6: Adhésif transparent.
7: une liaison peut être utilisée autour les bords du Depthograph
complet, ce n'est pas indispensable.

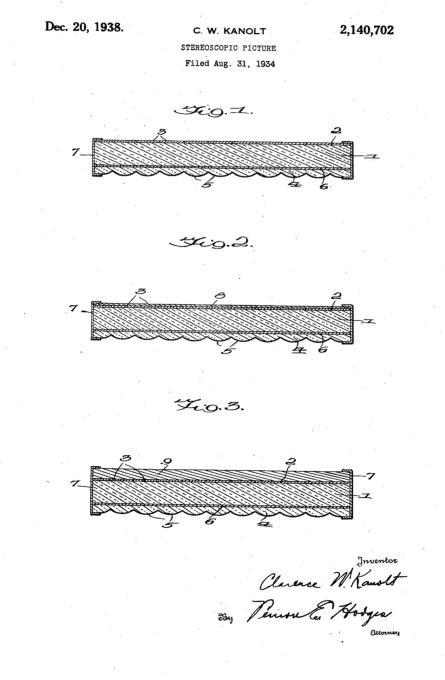

La figure 1 Vue en coupe montrant l'exposition par lumière
transmise.
La figure 2 Vue similaire pouvant être visualisée par lumière
réfléchie.
La figure 3 montre une autre forme dans laquelle l'image est portée
par un support séparé autre que la feuille rigide transparente.
Clarence Kanolt est indubitablement la première personne à avoir posé les bases, et aussi exploité les
images lenticulaires.
Il a le mérite d'avoir proposé toute la chaine de réalisation, des formules mathématiques jusqu'a
l'appareil photo de prise de vue des images lenticulaires .
